JD20
You are here: Home » Products » Optimeter » JD20

JD20

Quantity:
  • 0.2μm Precision Optimeter
  • 0.2μm Precision Optimeter

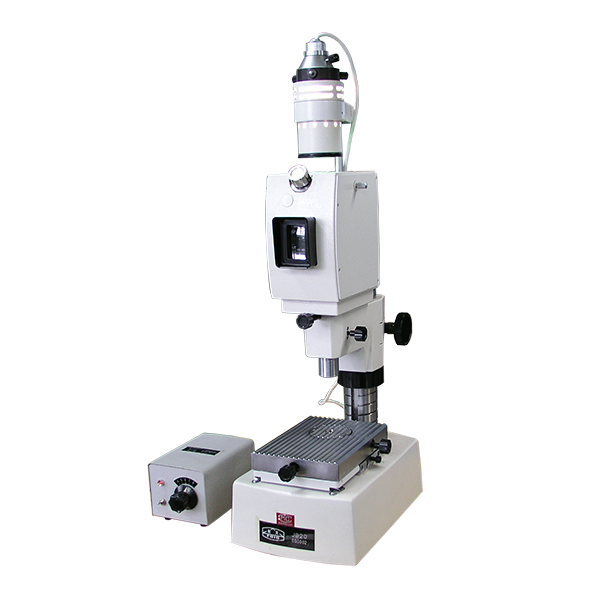

  • JD20 adopts new screen technology, equipped with reading magnifier to get uniform field brightness and clear image. It can be used to verification high precision plain plug gauges, thread plug gauges and precision sphere diameters. It is equipped with various worktable to various measurement requests. The measuring range is 0-180mm .

0.2μm Precision Optimeter
Feature
New screen technology, attaching reading magnifier with uniform field brightness and clear image.
High measuring accuracy, stable and reliable data, convenient and quick measurement for precision parts with small dimension.
Excellent structure design, small overall dimension, convenient for transportation.

0.2μm Precision Optimeter
Feature
New screen technology, attaching reading magnifier with uniform field brightness and clear image.
High measuring accuracy, stable and reliable data, convenient and quick measurement for precision parts with small dimension.
Excellent structure design, small overall dimension, convenient for transportation.

0.2μm Precision Optimeter
Feature
New screen technology, attaching reading magnifier with uniform field brightness and clear image.
High measuring accuracy, stable and reliable data, convenient and quick measurement for precision parts with small dimension.
Excellent structure design, small overall dimension, convenient for transportation.

Technical Parameters
Range of measurement: 0-180mm
Minimum graduation: 0.2μ M
Range of index plate: ± 100 graduations
Indication error: (0.05+L/400)mμ , Lmeans the range of comparative measurement indication stability: 0.02μ M
Measurement force: 1.20N± 0.2N
Fine tuning range of graduation image: ± 5 graduations
View width of every graduation: 1.7mm
Fit outside diameter of measuring lever and measuring cap: φ 6g6
Fit inside diameter of measuring cap: φ 6h7
Worktable:
Seven-grooved worktable: Used for verification of thick block gauges and workpieces
Spherical grooved worktable: Used for verification of thin block gauges and workpieces
Plane worktable: Used for measurement of sphere diameters
Moving bracket of block gauge: Used for laying and moving the standard and the measured block gauges
Overall sizes of the instrument (mm): 320-230× 820
Mainframe weight: 30kg

Model
JD20
Range of measurement (mm)0~180
Minimum graduation0.2μm
Range of index plate±100 graduations
Indication error(0.05+L/400)μm
Measurement indication stability0.02μm
Measurement force1.2N±0.2N
Fine tuning range of graduation image±5 graduations
View width of every graduation1.7mm
Fit outside diameter of measuring lever and capφ6g6
Fit inside diameter of measuring capφ6h7
WorktableSeven-groovedfor verfication of thick block gauges and workpiece
Spherical groovedfor verfication of thin block gauges and workpieces
Plane worktablefor measurement of sphere diameters
Moving bracket of block gaugefor laying and moving the standard and the measured block gauge
Overall size (mm)320×230×820
Weight
30kg
