JD25-D/JD25-C
You are here: Home » Products » Length Measuring Machine » JD25-D/JD25-C

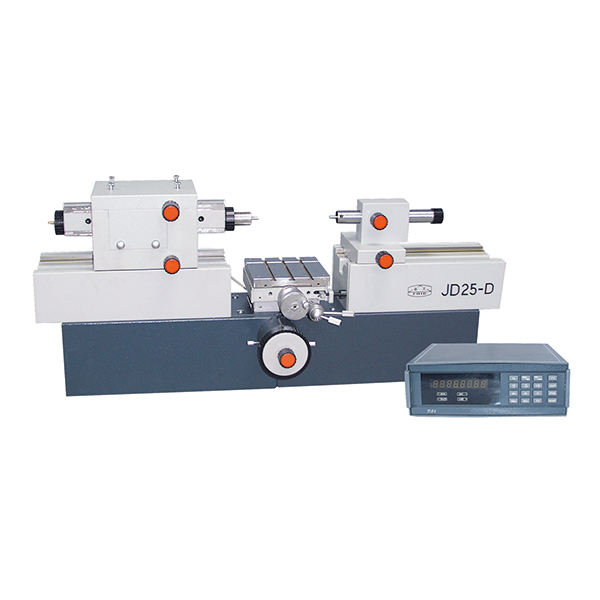

JD25-D/JD25-C

Quantity:
  • Digital Universal Lengther Measurer
  • Digital Universal Lengther Measurer
  • Working with a DRO and accessories, used to measure absolute (0-100mm) and comparative (0-670mm) size of parts with high accuracy. It can measure axis, hole, plug, gauge and ring gauge, calipers, length bar and low grade measuring block and mid-diameter of internal & external thread, thread plug /ring gauge etc. JD25-C with data processing function.

Digital universal length measurer is a kind of length measuring instrument which is used in absolute and
comparative measurement. It is mainly used in metal-processing industry, especially those measuring rooms or inspection stations of machinery industry and
others industrial fields, such
as tool-measure and instruments manufacturing.v

1. High quality cast-iron base support, it has a good stability after long-term natural seasoning.
2. Optimization design, make sure the structure with high performance and precision.
3. Various kinds of accessories are provided, so it has good universal performance.
4. It is equipped with optical grating measuring system, the measuring result is displayed in number visually.
5. The illumination system of optical grating adopts infrared illuminator which is low voltage and current,
small volume and long life.

6. It uses Abbe's principle and high precision measuring system, so it has a high measuring precision.

Main Measure Work-pieces Include:
1. Smooth columniform worpieces (Axis, hole, plug gauge and ring gauge etc )
2. The MID-diameter of internal thread, external thread, thread plug gauge and thread ring gauge
3. Workpieces with parallel plane (calipers, length bar and low-grade measuring block)

Technical Parameter:
Measuring range (mm):
External size:
Absolute measurement: 1-100
Comparative measurement: 0-670
Internal size:
When using small measuring hook
(maximum insert depth 12, maximum wall thickness 50): 10-400
When using large measuring hook
(maximum insert depth 50, maximum wall thickness 85): 30-370
When using electronic measuring hook: 1-60mm
When using universal measuring hook: 14-112mm

Measurement of internal thread MID-diameter:
When using small measuring hook (thread small diameter 13-30mm)
When using large measuring hook [thread small diameter 31 ~ (70 -wall thickness) X 2 ]
Thread distance: 0.5~6 mm
Measurement of external thread MID-diameter: Maximum 200mm, thread distance 1~6 mm
Measuring force (N): 0, 1.5, 2.5
Digital resolution: 0.1um
Accuracy repeatability of the instrument:
. External-size measurement 0.3μ M
. Internal - size measurement 0.5μ M

Accuracy of instrument:
While direct measurement of external size, accuracy of instrument is superior to
(0.5 + L/200) um for JD25-D and 0.5 um for JD25-C
While measurement of internal size, accuracy of instrument is superior (1 +L/100) um JD25-D and 1
um for JD25-C


Universal worktable:
1. Installment size of worktable: 160X160mm
2. Adjusting range of height: 0 ~ 100
3. X axis travel: 25mm
4. Inclination of workable (enclosure Y axis ): ± 3°
5. Rotary angle of workable: ± 4°
6. Loading of worktable: 10kg
7. Fit dimension of contact tip's internal-diameter: Φ 6H7
8. Fit external dimension of contact tip pole with internal-diameter
Of contact tip: Φ 6g6

Overall dimensions of the instrument (length X width X height): 960 X 390 X 450mm
Weight of the instrument: 150Kg

Model

JD25-C

JD25-D

Measurement range

Absolute measurement (mm)

0~100

0~100

Relative measurement (mm)

0~670

0~670

Internal size(mm)

When using a small measuring hook

When maximum extending in depth up to 12, the maximum arm thickness of 50, 10~400

When maximum extending in depth up to 12, the maximum arm thickness of 50, 10~400

When using a large measuring hook

When maximum extending in depth up to 50, the maximum arm thickness of 85, 30~370

When maximum extending in depth up to 50, the maximum arm thickness of 85, 30~370

When using a electric measuring hook

1~60

1~60

when using a universal measuring hook

14~112

14~112

Universal worktable

Area of installation

160mm×160mm

160mm×160mm

Range of height adjustment

0~100mm

0~100mm

Transverse travel

25mm

25mm

Y-Gradient

±3°

±3°

Rotation of worktable

±4°

±4°

Fitting size for the measuring cap's internal diameter

φ6H7

φ6H7

Size of outer diameter between the reference rod and the measuring cap's internal diameter

φ6g6

φ6g6

Intermediate diameter between internal screws (mm)

While using a small measuring hook

small screw diameter of 13~30

small screw diameter of 13~30

While using a large measuring hook

small screw diameter of 31~(70-arm thickness)×2

small screw diameter of 31~(70-arm thickness)×2

Screw pitch (mm)

0.5~6

0.5~6

Intermediate diameters between external screws (mm)

Maximum 200

Maximum 200


Screw pitch (mm)

1~6

1~6

Measuring force


0N    1.5N   2.5N

0N    1.5N   2.5N

Digital display equivalent

0.0001mm

0.0001mm

Variability of the instrument display value

While measuring the external size

2σ≤0.3μm

2σ≤0.3μm

while measuring the internal size

2σ≤0.5μm

2σ≤0.5μm

Accuracy

While conducting absolute measurement for external size

0.5μm

0.5μm

While conducting absolute measurement for internal size

1μm

1μm

Load capacity

10kg

10kg

Overall size (mm)

960×390×450

960×390×450

Weight

150kg

150kg
