JD2A

Quantity:
  • Horizontal Projector Optimeter
  • Horizontal Projector Optimeter
  • JD2A can drive 5-grade block gauges. It has a wider measuring range than vertical type optimeter. It can measure both internal and external dimensions. The external measuring range is 0-500mm and internal measuring range is 13.5-300mm.

Horizontal Projector Optimeter
PURPOSE
It measure the shape of the parts through compare the parts and standard measuring block. On the other hand, it can measure internal size through it's internal instruments. It widely used in manufactory, quality testing department and workshop which produce measure and sophisticated parts.

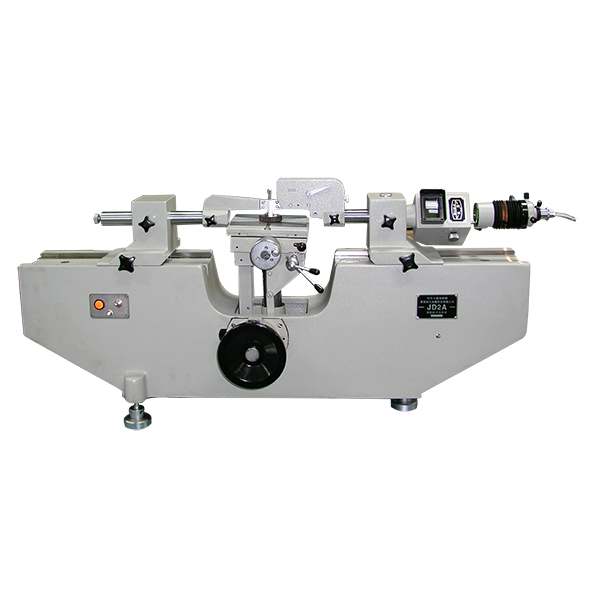

JD2A horizontal projection optimeter
1. Reading from the projection reading screen
2. Adopt new wax screen technology and reading magnifier, it has a symmetry view field's illumination and clear image.
3. It has a high accuracy and reliable data.
4. The optimeter tube on the apparatus can be installed on the machine tool alone. It uses the measuring block to control the precision process.

Technical Parameter:
1, Measuring range(mm)
External size: 0~500
Internal size: 13.5~300
Large hook used: 26.5~200
Small hook used: 13.5~26.5
2, main data:
Total Magnification: 1650*
Magnification of objective: 18.75*
Magnification of reading magnifier: 1.1*
Magnification of optical mechanism: 80*
Graduation value of dividing ruler: 0.001mm
Pressure ( N ): 2± 0.2
Range of zero adjustment: ± 0.01mm
Fitting size of the external diameter of tube: Φ 28h6
External diameter of measuring axis which fit with internal diameter of measuring hat: Φ 6g6
3, Accuracy when measure external size: 0.25μ M
4, Stability of display value when measure external size: 0.1μ M
Stability of display value when measure internal size: 0.1μ M
5, Fitting size of the internal diameter of measuring hat: Φ 6D
6, Diameter of bore in base fitting with tube: Φ 28D
7, Working range:
Vertical coordinate (mm) >100
Horizontal coordinate (mm) >25
Graduation value of measuring drum: 0.01mm
Load (kg): >10
8, Coordinate range of 9, Dimensions (mm): 1000*370*620
10, Weight (KG): 80

Model
JD2A
Measuring range (mm)External size0~500
Internal size13.5~300
Small hook used13.5~26.5
Large hook used26.5~300
Working tableVertical coordinate100mm

Horizontal coordinate25mm

Graduation value of measuring drum0.01mm
Graduation value of dividing ruler0.001mm
Pressure (N)2±0.2
Range of zero adjustment±0.01mm
Fitting size of the external diameter of tubeφ28h6
External diameter of measuring axis which fit with internal diameter or measuring hatφ6g6
Accuracy when measure external size0.25μm
Stability of display valueWhen measure external size0.1μm
When measure internal size0.5μm
Fitting size of internal diameter of measuring hatφ6D
Diameter of bore in base fitting with tubeφ28D
Load
10kg
Overall size (mm)1000×370×620
Weight
80kg
