JT12B3

Quantity:
  • φ300 Profile Projector
  • φ300 Profile Projector

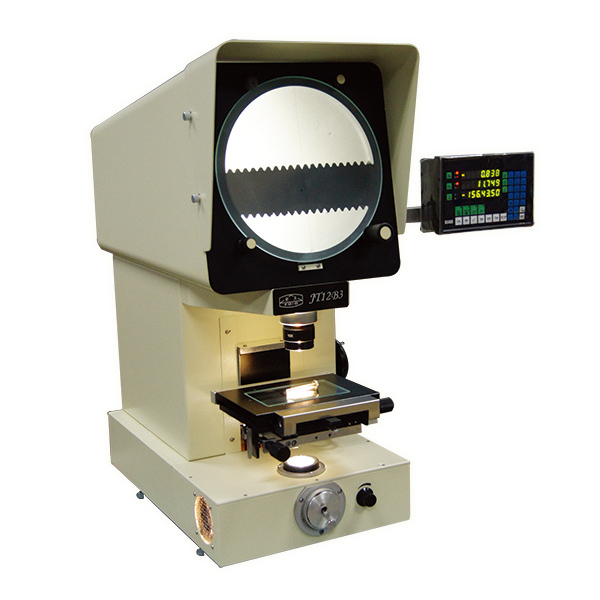

  • A vertical profile projector with 300mm screen diameter, erect image, standard 10X lens, external DS401SM or DS600 DRO. 20X, 50X and 100X lens are available for selection. Widely used to measure various workpieces such as template, punching part, cam, gear, cutter etc.. Travel is 50mm*50mm*60mm (X*Y*Z)

φ300 Profile Projector

Features:
-This machine has a compact structure and a external DRO. Its operation is simple and
It suits for online inspection.
-Aspheric surface spotlighting and uniform view field. It has clear image and accurate magnification.
-The worktable adopts cast iron, which has light weight and high precision. It can do coarse movement
So as to improve working efficiency.
-Up and down system adopts V-type line guide rail(best guide rail) with comfort transmission.
-The axial-flow fan adopts double direction heat dispersion so as to provide strong cooling ability.

φ300 Profile Projector

Features:
-This machine has a compact structure and a external DRO. Its operation is simple and
It suits for online inspection.
-Aspheric surface spotlighting and uniform view field. It has clear image and accurate magnification.
-The worktable adopts cast iron, which has light weight and high precision. It can do coarse movement
So as to improve working efficiency.
-Up and down system adopts V-type line guide rail(best guide rail) with comfort transmission.
-The axial-flow fan adopts double direction heat dispersion so as to provide strong cooling ability.

Technical Parameters:
-Projection screen: Φ250mm
-Rotary range: 0°~360°
-Angle display resolution: 1'
-Accuracy of rotating angle: 8'
-Objective
Magnification Object Visual Field(mm) Object Working Distance(mm)
10X φ25 mm 75 mm
20X φ12.5mm 69 mm
-Errors of magnification ≤ 0.08%
-Worktable size: 220×150mm
-Travel of X- coordinate 0~100 mm resolution 0.001 mm
-Travel of Y- coordinate 0~50 mm resolution 0.001 mm
-Travel of Z- coordinate 0~50 mm (focusing )
-Accuracy of the instrument: (4+L/25) um L unit: Mm
-Transmission Lighting: 12V 100W halogen Tungsten lamp
-Load capacity of the worktable: 1kg
-Overall size of the instrument(mm): 650X400*760mm (L*W*H)
-Voltage: 220V±22V, Frequency/50Hz±1Hz,
-Temperature: 20±5 degree

ModelJT12B3
Projection Screenφ250mm
Rotation Range0°~360°
Resolution of the rotary angle1′
Accuracy of the rotary angle8′
Objective Magnification Power10X      20X
Objective Visual Fieldφ25mm   φ12.5mm
Objective Working Distance75mm     69mm
Error of magnification≤0.08%
Range of X-coordinate (mm)100mm
Range of Y-coordinate (mm)50mm
Z -coordinate (Focusing)(mm)50mm
Worktable area220mm×150mm
Resolution0.001mm
ImageReverse
Accuracy of Instrument(4+L/25)μm
Load Capacity1kg
Overall Size(mm)650×440×760
Transmission Lighting12V 100W Halogen tungsten lamp
Reflecting Lighting
Rated Voltage 220V±22V  50Hz±1Hz
Mainframe Weight110kg
