JT35

Quantity:

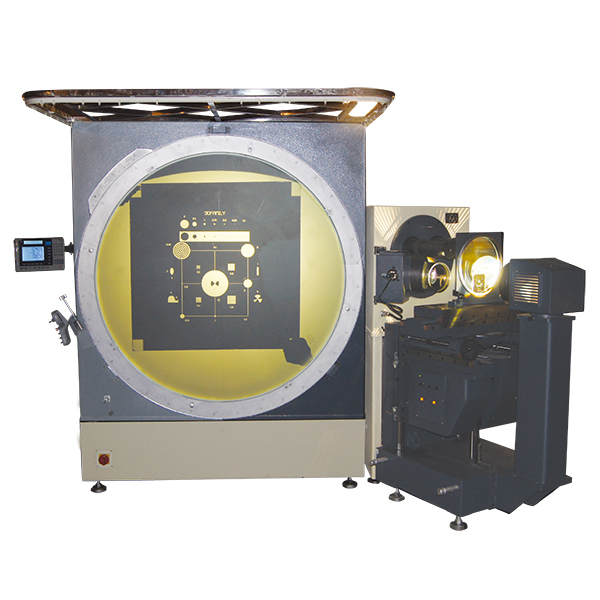

  • φ1500 Large Screen Profile Projector
  • φ1500 Large Screen Profile Projector
  • A vertical large profile projector with 1500mm screen diameter, reverse image, standard 10X lens, external DS401SM or DS600 DRO. 20X, 25X and 50X lens are available for selection. Widely used to measure various workpieces such as template, punching part, cam, gear, cutter etc..JT35A is digital measuring projector, JT35B is data processing projector, JT35E is full auto projector.

Usages:
The instrument is convenient for measuring efficiently different shapes of workpieces with complicated profiles and surfaces, such as formed milling cutter, gear, thread cutter, cam, template, punched pieces, and various cutters and tools. Especially, it is suitable for measuring workpieces with large dimensions. Therefore, this instrument is widely used in steam turbine factories, aeroplane engine factories, mafacturing factories for tool and mold and various realtive machine building industries.

φ1500 Large Screen Profile Projector
Features:
It adopts the design for optical path of single mirror. Therefore, the loss for
Energy transfer is small and illumination of projection is more even.
The coating technology for sepcial mirror has good anti-dust effects and is easily to clean.
The worktable has large moving range and srtong load capacity, which is suitable for measure large parts.
It can conveniently measure the parts with helix angle because the worktable can swing the angle of ± 15° .
It can conveniently change the objective and the location is accurate because of the turret for high precision objective.
Adoptsimported transucer grating (Renishaw or Heidhain) and the data processing system, so the efficiency is hight and error is small.
The rich auxiliary measuring accessories of square worktable and circulare worktable is better measurements of different parts.

Technical parameters:
Projection screen
Screen diameter: Φ 1 5 0 0 mm
Rotating resolution: 1
Worktable
Size of worktable: (800× 230)mm
Load capability of worktable: 100KG
Measuring range (mm):
Longitudinal direction: 400 mm
Vertical direction: 250 mm
Rotation: ± 15°
Transverse (Focusing) travel: 150 mm
The minimum value of digit display of longitudinal and transverse 0.001
Accuracy of X and Y coordinate value: (4+L/50) um, Here: L— Length to be measured, in mm.
Objective:

Magnification Power: 10× , 20× , 50×
Object Visual Field: φ 150mm, φ 75mm, φ 30mm
Object Working Distance: 330mm, 225mm, 143mm

Optical axis of objective
The distance between the worktable surface and optical axis of objective (mm): Maximum value2 5 5, Minimum value5 5
Center cradles
Permissible maximum diameter: φ 400mm
Permissible maximum length: 450mm
Size of clear aperture for vertical square worktable (mm): 560mm× 255mm
Size of clear aperture for vertical circular worktable (mm): φ 330
Illumination source
Tungsten halogen lamp for transmission illumination 24V250W
Tungsten halogen lamp for reflecting illumination 24V150W
Outer dimensions (mm): (L× W× H )4009× 2905× 2418
Weight: 6000kg

ModelJT35
Projection Screenφ1500mm
Rotation Range
Resolution of the rotary angle1′
Accuracy of the rotary angle
Objective Magnification Power10X    20X    50X
Objective Visual Fieldφ150mm φ75mm  φ30mm
Objective Working Distance330mm    225mm   143mm
Error of magnification
Range of X-coordinate (mm)Longitudinal 400mm
Range of Y-coordinate (mm)Vertical  250mm
Z -coordinate (Focusing)(mm)Transverse  150mm
Worktable area800mm×230mm
Resolution0.001mm
ImageReverse
Accuracy of Instrument(4+L/50)μm
Load Capacity100kg
Overall Size(mm)4009×2905×2418
Transmission Lighting24V 250W Halogen tungsten lamp
Reflecting Lighting24V 150W Halogen tungsten lamp
Rated Voltage
Mainframe Weight6000kg
Tailstock rackMax diameter φ400mm
Tailstock rackMax length  φ450mm
