JX20
You are here: Home » Products » Toolmaker's Microscope » JX20

JX20

Quantity:

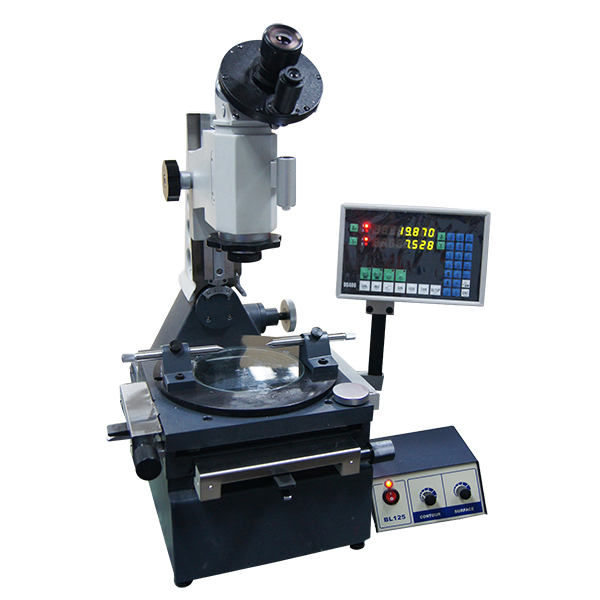

  • Digital Small Toolmaker's Microscope
  • Digital Small Toolmaker's Microscope
  • Goniometer eyepiece is equipped with main eyepiece used to aim and small eyepiece used to read angle. It mainly used to measure angle, thread and alignment of coordinated measurement. It can rotate by rotating hand wheel to measure angle conveniently; The worktable is equipped with center cradle for the measurement of shaft parts.

Usages:
The digital small tool microscope common inspecting instrument for the workshop and inspection department of research institutes and universities. It is light in weight and is convenient for operation. It adopts grating scale as length measuring sensor and uses digital display. It has higher measuring accuracy and operation efficiency.
Equipped with  the optical locator, double-image eyepiece, profile eyepiece, arc eyepiece of our company, it has a wide range for use and can measure the following typical objects:
1.  Measuring the shapes of parts such as templates, formed cutters, profile-milling cutters, punching dies and cams.
2.  Measuring the various parameters of external thread, including the pitch diameter, external diameter, internal diameter, the pitch, and the thread angle.
3.  Measuring the lead, shape and angles of gear hobs.
4.  Measuring the shape error, such as the position degree of hole on the plate and symmetry of key-slot.

Digital Small Toolmaker's Microscope

Features:
Goniometer eyepiece
There are main eyepiece used to aim and small eyepiece  used to read angle on the goniometer eyepiece. It has wide range, usually used to measuring angle, thread and alignment of coordinated measurement.
Microscope stand
Turning the adjusting handwheel, the microscope stand  is tilted right and left to suit the requirement of thread measurement.
Main microscope
it provides many eyepieces and objectives so as to have clear image and large view field.
Digital display system
adopts photoelectricity display technology and precision grating scale as measuring elements of X and Y axis. And the reading is direct vision and inspection is convenient.
Worktable
the worktable can move rapidly, also can do finely movement. It can rotate by rotating handwheel so as to conveniently measure angle;The worktable with center cradle is convenient to measure axis type parts.


Technical parameters:
1. Scale unit, resolution, measuring range and relative dimensions
Measuring travel for coordinate:
X coordinate: 0~100mm     Y coordinate: 0~50mm
Resolution for X and Y coordinate:    0.001mm
Moving range of Z direction for microscope:  90mm
Tilting range for microscope stand    ±10°
Graduation range of goniometer eyepiece      0°~360°
Measuring angle of goniometer eyepiece            1
Graduation range of thread profile eyepiece     ±7°
Measuring angle of thread profile eyepiece        10
Diameter of circular worktable     115mm
Load weight of worktable        2kg
Holding diameter and length for center cradle      Φ50   Length 110mm
2. Main specifications for optical locator
Maximum depth of measured hole for more than 5 mm         15mm
Measuring pressure              0.1N
Stability of measurement      0.001mm
3. Measuring accuracy   (The temperature difference of the testpiece and the instrument is less than 1? and the temperature of the room is about 20?±3?.)
The accuracy of the X and Y coordinate (2+L/50) μm , where L is the length with unit of mm.
4. Operating power of the instrument:  220V 50Hz (Power source must be connected ground.
5. Outer dimension(mm)   L 600, W350, H530
6. Weight: 46Kg
7. Working distance and diameter of view field of objective

8.Working distance and diameter of view field with double-image eyepiece


ModelJX20
X-coordinate(mm)100mm
Y-coordinate(mm)50mm
Resolution ration (mm)X and Y coordinate:0.001mm
Accuracy(2+L/50)μm
Diameter of circular worktableφ115mm
Microscope upright columnAngle tilting range±10°
Angle tilting value
Goniometer eyepieceGraduation range0°~360°
Measuring angle 1′
Profile eyepieceGraduation range±7°
Measuring angle10′
Tailstock rackMax clamping diameterφ50
Max clamping length110mm
Optical detectorMin detective hole diameterφ5mm
Max detective depth15mm
Objective magnification  1X      3X      5X
Gross magnifying power10X       30X     50X
Object working distance79.2mm    69.3mm  50mm
Object visual fieldφ20mm   φ6.6mm  φ4mm
Overall sizes (mm)600×350×530
Weight46kg
Max load
2kg
Measuring power0.1N
Double Objective magnification 1X         3X          5X
Double Gross magnifying power 14.7X      42X        65.1X
Double Object working distance35.7mm      64mm       48mm
Double Object visual fieldφ13mm     φ 4.6mm    φ2.9mm
Overall sizes (mm)600×350×530
Weight450kg
Max load
40kg
